Cara Mengurangi Pressure Drop pada Sistem Ducting HVAC

Pressure drop atau kehilangan tekanan pada sistem ducting HVAC merupakan salah satu faktor penting yang memengaruhi performa sistem ventilasi dan pendinginan di dalam bangunan. Ketika pressure drop terlalu tinggi, kipas atau blower harus bekerja lebih keras untuk mempertahankan aliran udara yang dibutuhkan. Hal ini tidak hanya meningkatkan konsumsi energi, tetapi juga dapat menurunkan efisiensi sistem HVAC secara keseluruhan.

Salah satu penyebab utama pressure drop yang tinggi adalah desain ducting yang kurang optimal. Panjang duct yang berlebihan, banyaknya belokan tajam, serta perubahan diameter duct yang tidak dirancang dengan baik dapat meningkatkan hambatan aliran udara. Setiap perubahan arah atau penyempitan duct dapat menyebabkan turbulensi dan kehilangan energi yang pada akhirnya meningkatkan pressure drop.

Pemilihan ukuran duct juga sangat berpengaruh terhadap kehilangan tekanan. Jika ukuran duct terlalu kecil dibandingkan dengan debit udara yang harus dialirkan, maka kecepatan udara di dalam duct akan meningkat. Kecepatan udara yang tinggi ini akan meningkatkan gesekan antara udara dan dinding duct, sehingga pressure drop menjadi lebih besar. Oleh karena itu, pemilihan diameter duct yang sesuai dengan kebutuhan aliran udara merupakan langkah penting dalam mengurangi kehilangan tekanan.

Selain ukuran duct, kualitas instalasi juga berperan besar dalam menentukan besarnya pressure drop. Sambungan duct yang tidak rapat, permukaan duct yang kasar, serta adanya hambatan di dalam duct dapat meningkatkan resistansi aliran udara. Kebocoran udara pada sambungan duct juga dapat menyebabkan distribusi udara menjadi tidak merata dan membuat sistem HVAC harus bekerja lebih keras untuk mempertahankan aliran udara yang diperlukan.

Penggunaan komponen seperti elbow, damper, filter, dan diffuser juga dapat menambah kehilangan tekanan jika tidak dipilih dengan tepat. Elbow dengan sudut tajam misalnya, dapat menciptakan turbulensi yang besar. Menggunakan elbow dengan radius yang lebih besar atau desain turning vanes dapat membantu mengurangi kehilangan tekanan pada bagian tersebut.

Selain faktor desain dan instalasi, balancing sistem HVAC juga sangat penting untuk mengoptimalkan distribusi udara. Sistem yang tidak seimbang dapat menyebabkan sebagian jalur duct menerima aliran udara yang terlalu besar sementara jalur lainnya kekurangan aliran udara. Ketidakseimbangan ini dapat meningkatkan tekanan kerja kipas dan membuat sistem bekerja secara tidak efisien.

Namun dalam sistem HVAC yang kompleks, memahami secara detail bagaimana udara mengalir di dalam jaringan duct sering kali tidak mudah. Interaksi antara berbagai cabang duct, perubahan kecepatan aliran, serta komponen HVAC lainnya dapat menciptakan pola aliran udara yang sulit diprediksi hanya dengan perhitungan manual.

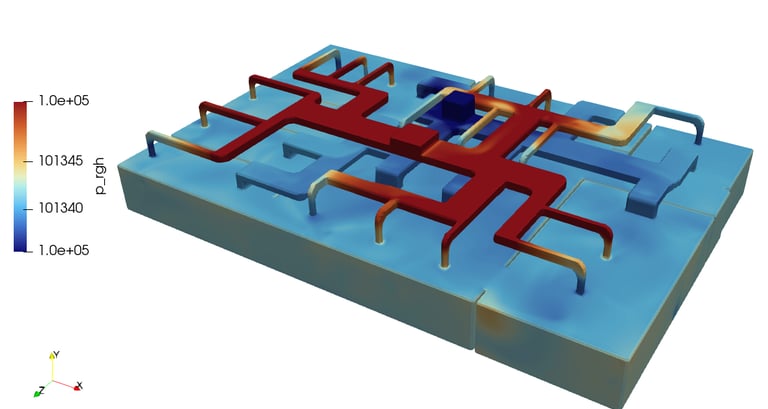

Di sinilah analisis menggunakan Computational Fluid Dynamics (CFD) menjadi sangat bermanfaat. Dengan simulasi CFD, pola aliran udara di dalam jaringan duct dapat divisualisasikan secara detail, termasuk distribusi kecepatan, tekanan, serta area yang mengalami kehilangan tekanan terbesar. Teknologi ini memungkinkan insinyur untuk mengidentifikasi bagian sistem yang menyebabkan pressure drop tinggi dan mengevaluasi berbagai alternatif desain secara virtual.

Melalui simulasi CFD, berbagai strategi optimasi dapat diuji sebelum diterapkan di lapangan, seperti perubahan ukuran duct, pengaturan ulang jalur ducting, optimasi desain elbow, atau penyesuaian distribusi aliran udara pada berbagai cabang duct. Dengan pendekatan ini, solusi yang lebih efisien dapat ditemukan tanpa harus melakukan perubahan fisik yang mahal pada sistem HVAC yang sudah ada.

PT Tensor menyediakan jasa simulasi CFD untuk analisis sistem HVAC dan jaringan ducting dengan pengalaman sejak tahun 2013 dalam berbagai proyek simulasi teknik. Dengan pendekatan simulasi berbasis fisika dan perangkat lunak CFD yang andal, tim kami dapat membantu menganalisis distribusi tekanan, pola aliran udara, serta mengidentifikasi penyebab pressure drop yang tinggi pada sistem ducting.

Layanan simulasi CFD ini dapat digunakan baik pada tahap desain sistem HVAC baru maupun untuk evaluasi sistem yang sudah beroperasi. Hasil simulasi disajikan dalam bentuk visualisasi aliran udara, distribusi tekanan, serta laporan teknis yang dapat digunakan sebagai dasar dalam mengoptimalkan desain ducting dan meningkatkan efisiensi sistem ventilasi.

Dengan memanfaatkan simulasi CFD, sistem ducting HVAC dapat dirancang untuk memiliki kehilangan tekanan yang lebih rendah, distribusi udara yang lebih merata, serta konsumsi energi yang lebih efisien. Pendekatan ini membantu memastikan sistem HVAC mampu bekerja secara optimal dalam jangka panjang sekaligus mengurangi biaya operasional bangunan.
