Penyebab Hot Spot dan Cold Spot pada Sistem HVAC Bangunan Besar

Pada banyak gedung besar seperti perkantoran, rumah sakit, pusat perbelanjaan, maupun fasilitas industri, sering ditemukan kondisi di mana beberapa area terasa terlalu panas sementara area lainnya terasa terlalu dingin. Fenomena ini dikenal sebagai hot spot dan cold spot. Ketidakseimbangan distribusi temperatur ini bukan hanya mengurangi kenyamanan penghuni, tetapi juga dapat meningkatkan konsumsi energi karena sistem HVAC harus bekerja lebih keras untuk mempertahankan temperatur yang diinginkan.

Salah satu penyebab utama munculnya hot spot dan cold spot adalah distribusi udara yang tidak merata dari sistem ventilasi. Pada bangunan besar, jaringan ducting biasanya cukup kompleks dengan banyak cabang yang mengalirkan udara ke berbagai ruangan. Jika desain duct tidak optimal atau terjadi ketidakseimbangan tekanan pada jaringan ducting, sebagian area dapat menerima aliran udara yang lebih besar dibandingkan area lainnya. Akibatnya, beberapa ruangan menjadi terlalu dingin sementara ruangan lain kekurangan suplai udara dingin.

Posisi diffuser dan return grille juga memainkan peran penting dalam menentukan pola aliran udara di dalam ruangan. Penempatan diffuser yang tidak tepat dapat menyebabkan udara dingin tidak tersebar dengan baik ke seluruh ruangan. Udara mungkin hanya berputar di area tertentu tanpa mencapai bagian lain dari ruangan, sehingga menciptakan zona dengan temperatur yang berbeda.

Selain faktor desain ventilasi, keberadaan sumber panas di dalam ruangan juga dapat memicu terjadinya hot spot. Peralatan elektronik, mesin, pencahayaan, serta jumlah orang dalam ruangan dapat menghasilkan panas yang signifikan. Jika sistem HVAC tidak dirancang untuk mengimbangi beban panas lokal tersebut, maka temperatur di area tersebut dapat meningkat dibandingkan area lainnya.

Stratifikasi temperatur juga sering terjadi pada ruang dengan tinggi plafon yang besar. Udara panas secara alami akan naik ke atas, sementara udara yang lebih dingin berada di bagian bawah. Tanpa desain distribusi udara yang tepat, fenomena ini dapat menyebabkan ketidakseimbangan temperatur secara vertikal di dalam ruangan.

Selain itu, tata letak interior seperti partisi, rak, peralatan, atau furnitur besar dapat menghalangi aliran udara dari diffuser. Hambatan ini dapat mengubah jalur aliran udara sehingga distribusi udara tidak lagi mengikuti desain awal sistem HVAC. Dalam banyak kasus, perubahan layout interior setelah sistem HVAC dipasang menjadi salah satu penyebab utama munculnya area panas dan dingin yang tidak diinginkan.

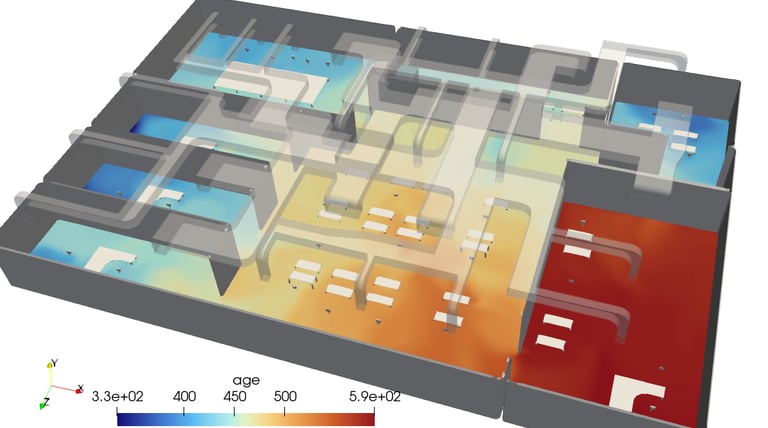

Untuk memahami secara detail bagaimana udara bergerak di dalam ruangan dan mengapa hot spot maupun cold spot muncul, pendekatan analisis berbasis Computational Fluid Dynamics (CFD) sangat efektif digunakan. Dengan simulasi CFD, pola aliran udara, distribusi temperatur, serta interaksi antara udara supply dengan sumber panas dapat divisualisasikan secara tiga dimensi. Hal ini memungkinkan insinyur untuk mengidentifikasi area dengan ventilasi buruk serta memahami penyebab utama ketidakseimbangan temperatur.

Melalui simulasi CFD, berbagai skenario desain dapat diuji secara virtual, seperti perubahan posisi diffuser, modifikasi debit udara supply, atau penyesuaian desain ducting. Dengan pendekatan ini, solusi optimal dapat ditemukan tanpa harus melakukan perubahan fisik yang mahal dan memakan waktu pada sistem HVAC yang sudah beroperasi.

PT Tensor menyediakan jasa simulasi CFD untuk analisis performa sistem HVAC dengan pengalaman sejak tahun 2013 dalam berbagai proyek simulasi teknik. Dengan pendekatan simulasi berbasis fisika dan perangkat lunak CFD yang andal, tim kami dapat membantu menganalisis penyebab hot spot dan cold spot di gedung serta memberikan rekomendasi desain untuk meningkatkan kenyamanan termal dan efisiensi energi.

Layanan simulasi CFD ini sangat bermanfaat untuk berbagai jenis bangunan seperti gedung perkantoran, fasilitas industri, rumah sakit, data center, hingga fasilitas dengan kebutuhan kontrol temperatur yang ketat. Hasil simulasi disajikan dalam bentuk visualisasi distribusi temperatur dan aliran udara yang mudah dipahami, sehingga dapat menjadi dasar yang kuat dalam pengambilan keputusan desain maupun perbaikan sistem HVAC.

Dengan memanfaatkan simulasi CFD sejak tahap desain maupun saat evaluasi sistem yang sudah beroperasi, potensi masalah distribusi udara dapat diidentifikasi lebih awal. Hal ini membantu memastikan sistem HVAC mampu memberikan kenyamanan termal yang merata di seluruh ruangan sekaligus menjaga efisiensi energi bangunan.
